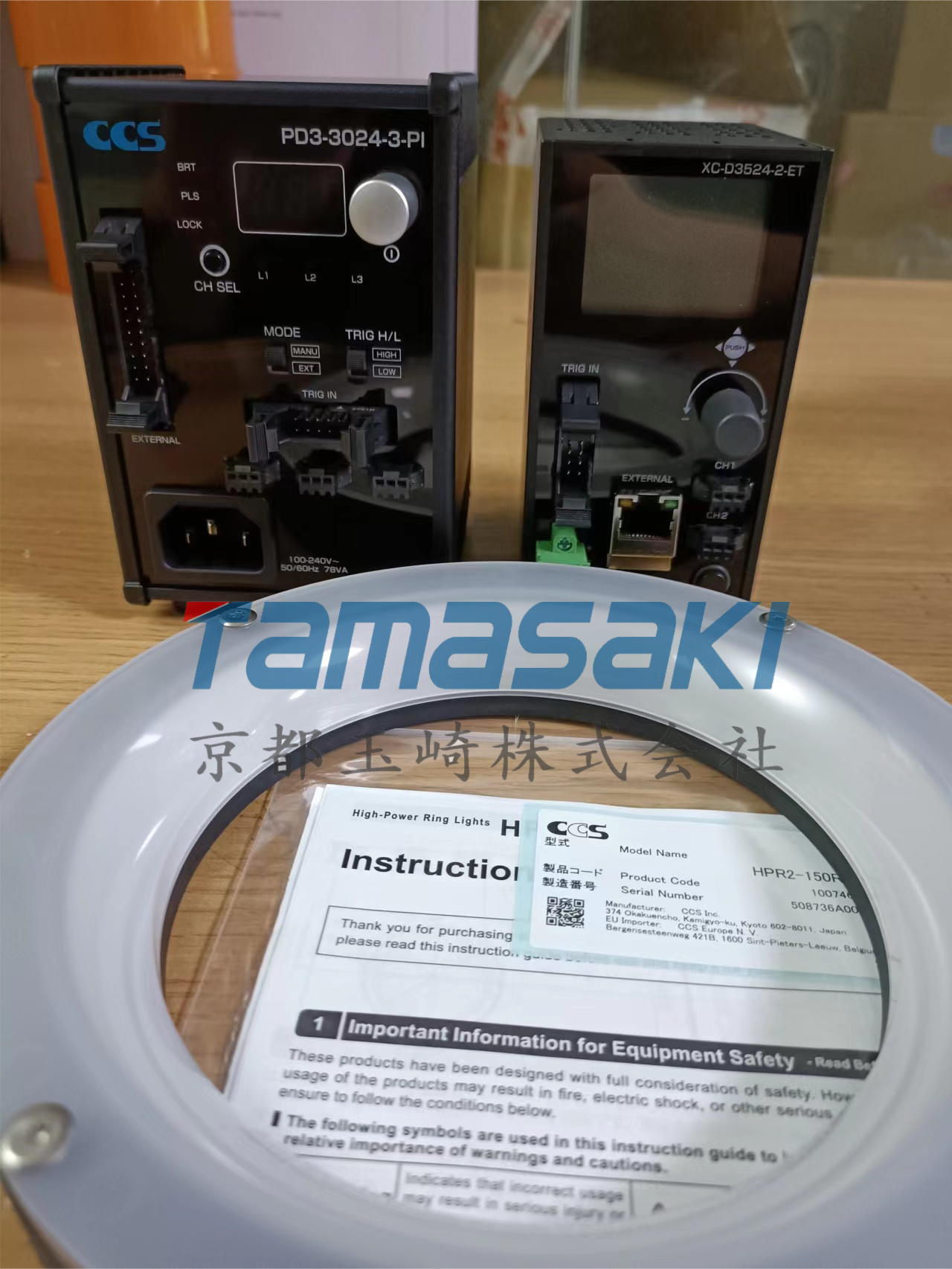

CCS 數字電源 精品 PD3-3024-3-PI-PNP
-
- CCS 數字電源 精品 PD3-3024-3-PI-PNP
- CCS
- PD3-3024-3-PI-PNP
- 日本
- 2-3周
詳情請聯系京都玉崎王工13717023088
產品詳細介紹
可連接24V輸入LED照明的數字電源，總功耗高達28W。輸入電壓AC100~240V。寬 84 毫米 x 深 82.6 毫米 x 高 120 毫米。外控并行通訊型、外部觸發信號PNP輸入型。
產品詳情
| 外形尺寸 | 寬 84 毫米 x 深 82.6 毫米 x 高 120 毫米 |
|---|---|
| 兼容照明（輸出額定值） | DC24V輸入照明 3路共28W |
| 通道數 | 3個頻道 |
| 發光方式 | 穩定發光/頻閃發光 |
| 驅動系統 | 恒壓法 |
| 調光方式 | PWM控制和發光時間控制 |
| 脈寬調制頻率 | 125kHz |
| 輸入電壓 | AC100~240V（+10%-15%） |
| 頻率 | 50/60赫茲 |
| 能量消耗 | 78VA |
| 輸出電壓 | 直流24V |
| 輸出電流 | 3ch總計1.1A |
| 浪涌電流 | 15 A（100 VAC 時）、30 A（200 VAC 時）冷啟動 |
| 調光 | 手動：256步，帶前置設定開關 外部：8位輸入（B0-B7）、寫入脈沖（BRTWR）、CH選擇（CHSEL0-CHSEL2） |
| 錯誤檢測顯示 | 數字窗口顯示“OCP” |
| 錯誤檢測輸出 | NPN 晶體管輸出至外部控制連接器引腳 19(OC)-20(OE) 正常時：不導通 檢測到過電流輸出時：連續 |
| 過流保護 | 以輸出電流的 107%（最小值）運行。 按住安裝開關 1 秒或再次打開電源即可恢復 。*請勿故意短路輸出 +/-。 |
| 輸出連接器 | SMP-03V-BC×3 |
| 外部控制連接器 | 觸發輸入：MIL 連接器（符合 MIL-C-83503）10 針 調光/發射模式設置：MIL 連接器（符合 MIL-C-83503）20 針 |
| 兼容標準 | CE、英國CA、RoHS |
| 工作溫度和濕度 | 溫度：0~40℃，濕度：20~85%RH（無凝露） |
| 儲存溫度和濕度 | 溫度：-20~60℃，濕度：20~85%RH（無凝露） |
| 冷卻方式 | 自然冷卻 |
| 大量的 | 600克 |
| 材料 | 鋁、樹脂 |
| 配件 | 2m AC 電源線，帶 3P 接地極，使用說明書 |
